手動閘閥型號規格尺寸、重量表詳解

[ 2024-05-11 ]
手動閘閥型號規格尺寸、重量表詳解？手動閘閥的基本介紹 手動閘閥是一種常用的閥門,一般用于截止或調節介質流量。它的結構簡單,使用方便,可用于多種壓力和溫度下的管路。手動閘閥的主要特點是密封性好、流阻小、壽命長、使用可靠。 手動閘閥的型號及尺寸 手動閘閥的型號和尺寸通常按照國標進行分類,其中較為常見的國標有GB、JB和HG等。根據不同的型號和尺寸,手動閘閥...螺紋閘閥型號 Z11T, Z11H, Z11Y ,Z11W 刀閘閥型號Z73W, Z73X ,Z73Y 不同型號的手動閘閥規格也不相同,我們以湖泉閥門熱賣的鑄鋼閘閥Z41H-25C為例,為您介紹一下手動閘閥規格

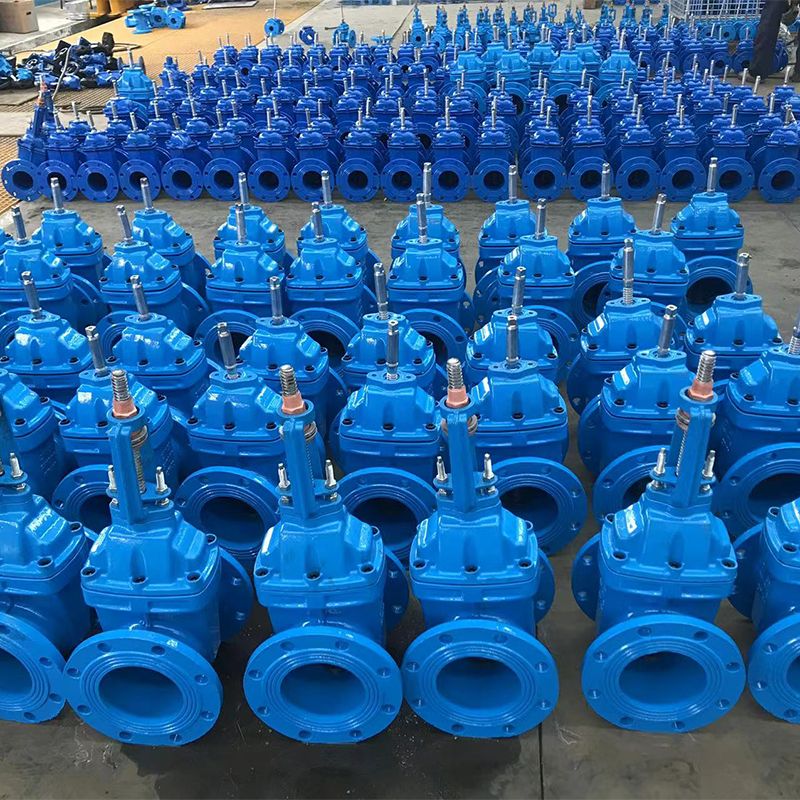

閘閥

Z15T代表手動，內螺紋連接，暗桿楔式單閘板，密封面材料為銅合金，公稱壓力為PN1MPa；

Z15W-16T代表手動，內螺紋連接，暗桿楔式單閘板，閥體材料為銅合金，閥座密封面材料由閥體直接加工，公稱壓力為PN1.6MPa；

Z45T/W-10代表手動，法蘭連接，暗桿楔式單閘板，閥體材料為銅合金，閥座密封面材料由閥體直接加工，公稱壓力為PN1MPa；

Z41T-10代表手動，法蘭連接，明桿楔式單閘板，密封面材料為銅合金，公稱壓力為PN1MPa。

按國產閥門型號標準來說，閘閥的型號是由閥門類型，閘閥驅動方式，閘閥連接方式，閘閥結構形式，密封材料，閥體材料代號來表示。

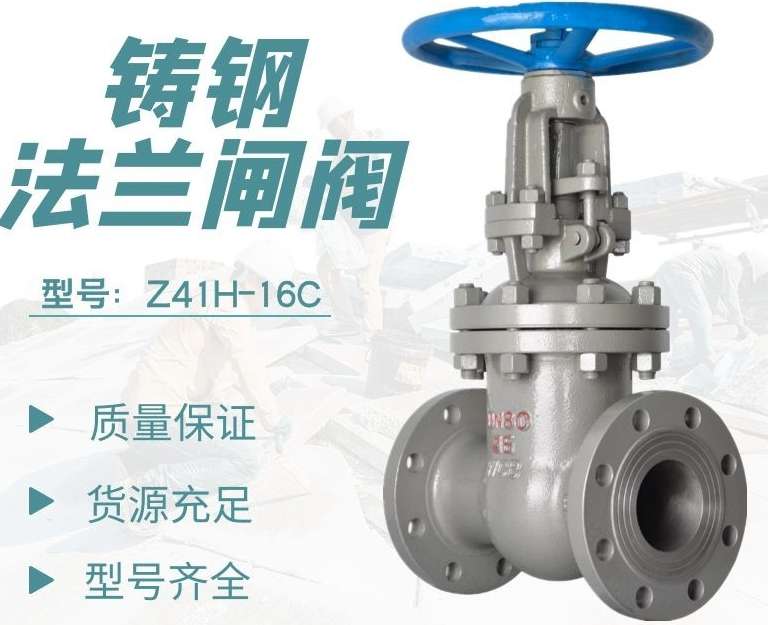

手動閘閥

下表是常見的閘閥型號規格尺寸參照表，供您參考選擇。請注意，不同品牌和生產廠家的型號可能會有差異，您可以根據具體需求選擇相應的閘閥型號。
| 型號 | 口徑范圍 | 額定壓力 | 適用介質 | 溫度范圍 |
| :--------:| :------------:| :----------------:| :----------:| :-------------:|
|Z41H-16C | DN15-DN500 | PN16 | 水、油、氣 | -20°C~150°C |
|Z41H-25C | DN50-DN600 | PN25 | 水、油、氣 | -20°C~200°C |
|Z41H-40C | DN50-DN600 | PN40 | 水、油、氣 | -20°C~250°C |
|Z44T-10C | DN15-DN400 | PN10 | 蒸汽、水等 | -29°C~425°C |
|Z45T-10C | DN15-DN400 | PN10 | 蒸汽、空氣 | -29°C~50°C |
|Z46T-10C | DN15-DN400 | PN10 | 蒸汽、空氣 | -29°C~50°C |

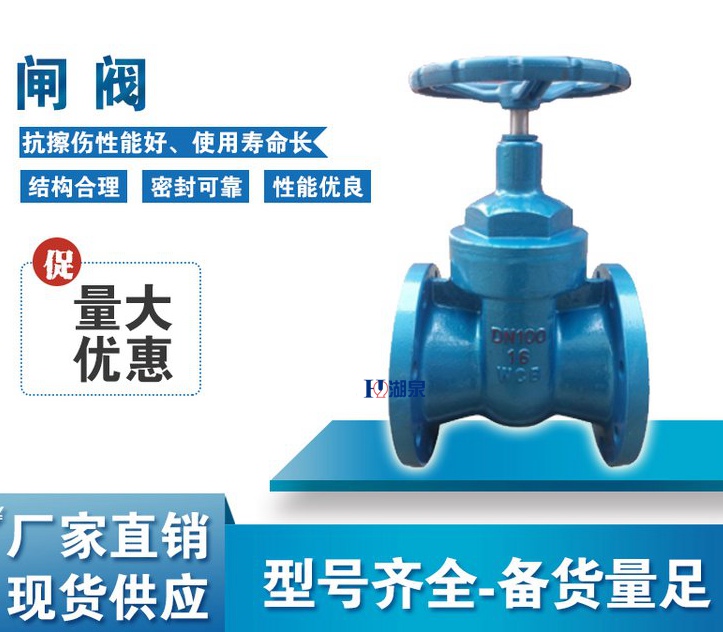

閘閥廠家

國內生產閘閥的廠家比較多，連接尺寸也大多不統一。主要分以下幾個大類：1、按JB/T2203－1999《閘閥結構長度》生產的機械部標準閥門；2、按GB/T12221-2005《金屬閥門結構長度》生產的國標閥門；按ASME B16.10-2009《閥門的面對面及端對端尺寸》生產的美標閥門。

閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構：單閘板、雙閘板和彈性閘板。

閘閥根據結構類型的不同又分為平板閘閥和刀型閘閥。

手動閘閥工作原理：轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。

按殼體/主體材料分類，閘閥可分為：

金屬材料閥門：如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、蒙乃爾閥門、銅合金閥門、鉛合金閥門等。

金屬閥體襯里閥門：如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。

非金屬材料閥門：如陶瓷閥門、玻璃閥門、塑料閥門。

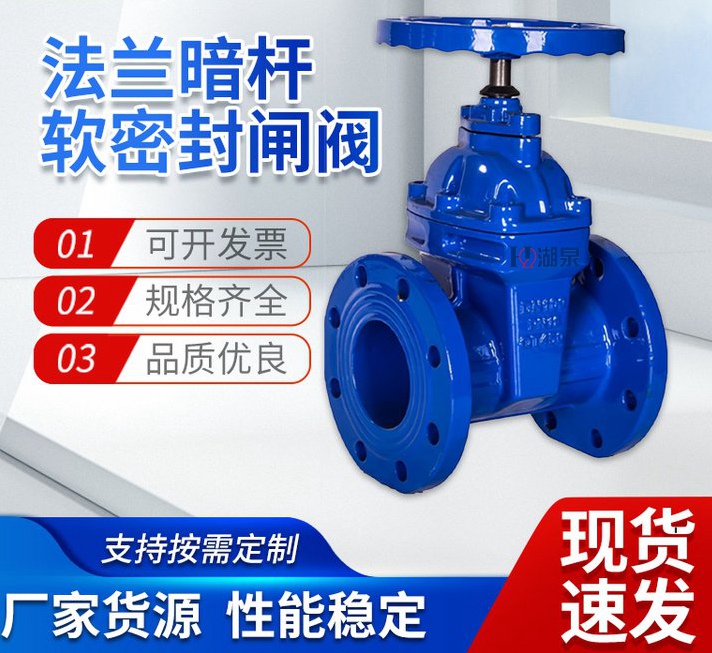

閥門

以下為常用閘閥的重量參考明細表：
1、手動閘閥
型號：Z41H，Z41Y，Z41W
重量范圍：2.5kg-3300kg
主要參數：公稱壓力：1.0-16.0MPa；公稱通徑：DN50-DN1200；適用介質：水、油、氣等。
2、電動閘閥
型號：Z941H，Z941Y，Z941W
重量范圍：12kg-4800kg
主要參數：公稱壓力：1.6-16MPa；公稱通徑：DN50-DN1200；適用介質：水、油、氣等。
3、氣動閘閥
型號：Z641H，Z641Y，Z641W
重量范圍：5kg-3000kg
主要參數：公稱壓力：0.1-1.6MPa；公稱通徑：DN50-DN500；適用介質：氣體等。
4、手輪閘閥
型號：Z47H，Z47Y，Z47W
重量范圍：8kg-2800kg
主要參數：公稱壓力：1.6-10.0MPa；公稱通徑：DN50-DN800；適用介質：水、油、氣等。
5、蝶式閘閥
型號：D71X，D71H，D71Y
重量范圍：4kg-120kg
主要參數：公稱壓力：1.0-1.6MPa；公稱通徑：DN50-DN600；適用介質：水、油、氣等。
閥
彈性座密封楔式閘閥 Lmin= 250 270 　 　 　 　 　 　 　 　 　 　 　 　
Z41X-10.16(明桿);Z45X-10.16(暗桿) 　 　 　 　 　 　 　 　 　 　 　 　 　 　
平行式雙閘板閘閥 L= 330 356 　 　 　 　 　 　 　 　 　 　 　 　
Z44T(W)-10 　 　 　 　 　 　 　 　 　 　 　 　 　 　
楔式閘閥 L= 330 356 381 406 432 457 508 　 610 　 660 711 811 　
Z41T(W.H)-10.16(明桿);Z45T(W)-10.16(暗桿) 　 　 　 　 　 　 　 　 　 　 　 　 　 　
電動楔式閘閥 L= 330 356 381 406 432 457 508 　 610 　 660 711 811 960
Z941T(W)-10.16(明桿);Z945T(W)-10.16(暗桿) 　 　 　 　 　 　 　 　 　 　 　 　 　 　
楔式鋼制單閘板閘閥 L= 450 500 550 600 650 700 800 　 　 　 　 　 　 　
Z41H-16C.16P.16R 273 379 590 850 907 958 1112 　 　 　 　 　 　 　
Z41H-25.25P.25R 207 400 631 900 1013 1166 1258 　 　 　 　 　 　 　
楔式鋼制單閘板閘閥 L= 650 750 850 950 　 　 　 　 　 　 　 　 　 　
Z41H-40.40P.40R 368 547 679 953 　 　 　 　 　 　 　 　 　 　
楔式鋼制單閘板閘閥 L= 650 750 　 　 　 　 　 　 　 　 　 　 　 　
Z41H-64.64P.64R 467 590 　 　 　 　 　 　 　 　 　 　 　 　
電動楔式鋼制單閘板閘閥 L= 450 500 550 600 650 700 800 　 900 　 1000 1100 1200 　
Z941H-16 310 391 729 992 1168 1222 1376 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Z941H-25 317 412 750 1042 1274 1420 1522 　 　 　 　 　 　 　
電動楔式鋼制單閘板閘閥 L= 650 750 850 950 　 1150 1350 　 　 　 　 　 　 　
Z941H-40 480 686 821 1214 　 2150 　 　 　 　 　 　 　 　
美標法蘭連接鋼制閘閥 L= 330 356 381 406 432 457 508 559 610 610 　 711 　 　
Z41H-150Lb 263 346 488 621 814 992 1492 　 　 2272 　 　 　 　
美標法蘭連接鋼制閘閥 L= 457 502 762 838 914 991 1143 　 　 　 　 　 　 　
Z41H-300Lb 412 576 886 1157 1301 1672 2562 　 　 　 　 　 　 　
美標法蘭連接鋼制閘閥 L= 787 838 889 991 1092 1194 1397 　 　 　 　 　 　 　
Z41H-600Lb 779 1108 1503 1939 2733 3214 4177 　 　 　 　 　 　 　

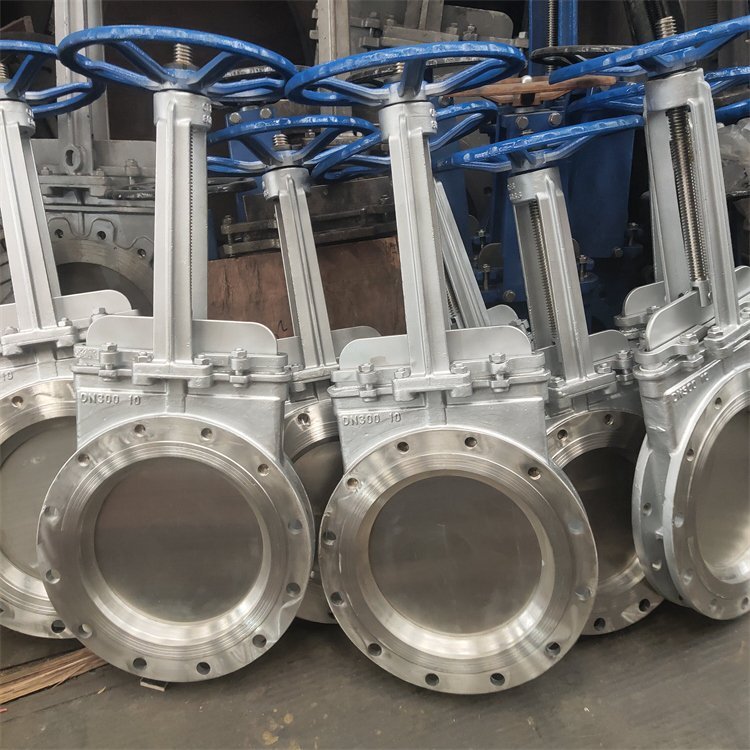

刀型閘閥 L= 70 76 76 89 89 114 114 　 117 　 117 127 149 156
Z73Y-10.16 68 101 127 177 290 382 500 　 748 　 1147 1427 1910 　



本文標題：手動閘閥型號規格尺寸、重量表詳解 本文地址：http://www.fxspxg.com/tech-zhafa/5372.html
